TYD01-01（v3）
实验室注射泵
● 雷弗TYD01-01实验室注射泵是一款高精度、多功能的台式注射泵，专为实验室应用设计。其独特的设计和功能特点 使其成为各类实验环境中的理想选择。 ● 采用一体化设计， 5英寸高清液晶触摸屏，方便用户操作。注射泵可安装1支塑料注射器或玻璃进样针，注射器容量 范围广泛，从10μL到60mL，流量范围从0.184nL/min到83.318mL/min。 ● 采用优异的控制系统和精密的机械结构，行程控制精度误差小于±0.35%，多种工作模式可供选择，功能强大，非常 适用于科研试验中各种流体的高精度微量传输。 ● 传动丝杠的固定方式采用高强度航空轴承，相对于传统的铜套轴承，丝杠的使用寿命得到显著提高，同时精度更高。 ● 此外，TYD01-01具有强大的抗电磁干扰性能，能够在高压静电电场下连续稳定运行。RS485通讯，兼容Modbus协议， 可以与计算机、PLC、单片机等多种上位机组成自动化控制系统。
功能特点
显示与操作 5英寸高分辨率彩色液晶触摸屏，易于操作 支持屏幕锁定和按键静音操作，避免误操作 操作按键配有指示灯，清晰明确工作状态
多种工作模式与注射器支持 内置多种注射器厂商和规格，同时支持自定义注射器，更加灵活多样 包含注入、抽取等五种工作模式，满足不同实验操作需求
高精度控制与安全保护 预存多组数据，满足高精度控制需求 提供注射器保护和堵车报警机制，确保实验过程安全可靠
通讯与外控 内置RS-485通讯，支持Modbus协议，方便进行通讯和远程控制 支持外部信号控制启停和方向，更加灵活便捷 适用性与易用性 采用塑料外壳，适应各种实验环境 支持宽范围电源输入，更加灵活易用 多种便捷设计，如屏幕锁定和按键静音等功能，使得实验过程更加顺畅高效
产品参数
| 技术参数 | |
| 行程 | 110mm（最大） |
| 推力调节 | 1～100%任意可调 |
| 操作方式 | 触摸屏+常用功能按键 |
| 液量校正 | 通过校正程序获得更精确的液量 |
| 通信接口 | RS485，MODBUS协议 |

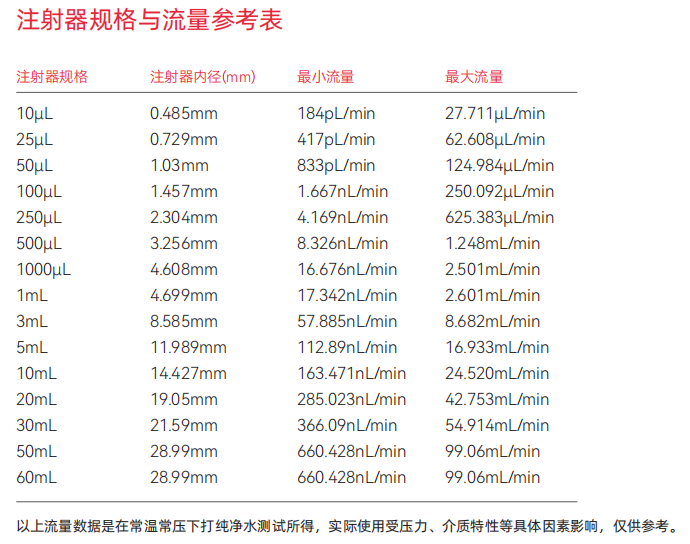

| 注射器规格 | 10μL～60mL |
| 工作模式 | 注射、抽取、先注射后抽取、先抽取后注射、连续循环 |
| 行程控制精度 | 误差<±0.35%（行程>最大行程的30%时） |
| 状态信号输出 | 1路指示启停状态，1路指示方向状态 |
| 行程分辨率 | 0.156μm/μstep |
| 掉电记忆 | 保持掉电前设置参数 |
| 通道数 | 1 |
| 注射器选择 | 内置主要厂家，主要型号注射器供选择；可使用自定义注射器，直接输入注射器内径 |
| 其他功能 | 暂停和停止；按键音提示；锁定参数；快进和快退；显示亮度调节 |
| 适用电源 | AC100～240V，50/60Hz |
| 工作环境 | 环境温度5～40℃，相对湿度<80% |
| 额定线性推力 | >16kgf |
| 线速度调节分辨率 | 1μm/min～150mm/min |
| 外形尺寸 | 240×196×125mm |
| 控制信号输入 | 一路触发动 、停 止 ，一路改变运行方向 |
| 显示方式 | 5英寸真彩色触摸屏显示；同屏幕显示传输液量、剩余液量、流量、运行方向、注射器规格等；动画显示运行状态 |
| 流量范围 | 0.184nL/min～83.318mL/min |
| 防护等级 | IP31 |
| 重量 | 2.95kg |
| 尺寸图（单位：mm） | |
 |
