功能特点
1～8个通道可单独控制；

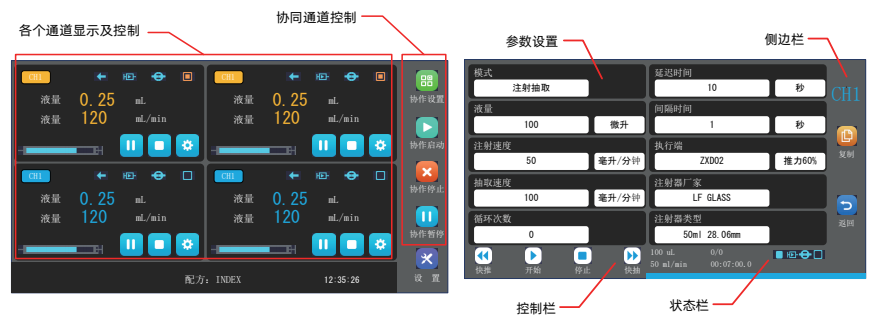

7寸高清彩色触屏显示及操作，带来良好的用户体验；
LF-Touch-OS软件系统，界面友好，运行可靠；
精确的流量控制，传输精度误差＜±0.5%；
智能流量校正功能；
支持四种工作模式：注射、抽取、先注射后抽取、先抽取后注射；
具有快速填充和排空功能；
支持启动延迟和循环运行；
可储存五组配方参数；
RS485通讯，Modbus协议，支持通讯参数设置，方便与各种控制设备连接；
外控信号控制启动、停止、暂停，物理隔离；
超强的抗干扰特性，宽电压设计，适用于复杂的供电环境；
高强度金属机箱带防护涂层，耐腐蚀，易清洁；
内部电路做特殊防护处理，防尘防潮防静电；
应用领域：实验室、工业、检测仪器、等领域
典型应用：适用于连续注射，微球制备仪、静电纺丝、动物实验、涂胶机、质谱仪等设备
产品参数
| 技术参数 | |
| 操作方式 | 触摸屏 |
| 注射器规格 | 0.5μL～60mL（更换执行单元） |
| 工作模式 | 注射、抽取、先注射后抽取、先抽取后注射 |
| 行程控制精度 | 误差＜±0.5%（行程＞30%满行程时） |
| 通讯协议 | RS485，支持Modbus通讯协议 |
| 状态信号输出 | 5V TTL，1路指示运行状态，1路指示方向状态 |
| 通道数 | 1～8通道，独立控制 |
| 注射器选择 | 内置主流品牌注射器规格，支持自定义 |
| 重量 | 2.0kg（控制器） |
| 适用电源 | AC100～240V，50Hz/60Hz |
| 工作环境 | 环境温度5～40℃ ，相对湿度＜80% |
| 控制信号输入 | 5～24V宽电压，控制启动、停止、暂停 |
| 显示方式 | 7寸65565色液晶 |
| 流量校正 | 智能向导式 |
| 控制器尺寸 | 200×142×88mm |
| 电源 | AC100～240V，50Hz/60Hz |
| 功率 | 控制器40w+30w(每个执行单元） |
| 循环次数 | 0～9999次 |
| 循环间隔时间 | 0.1～999秒/分/时 |
| 延迟时间 | 0.1～999秒/分/时 |
| 断电记忆 | 记忆断电前的工作参数 |
| 控制精度 | 误差＜±0.5%（行程＞大行程30%时） |

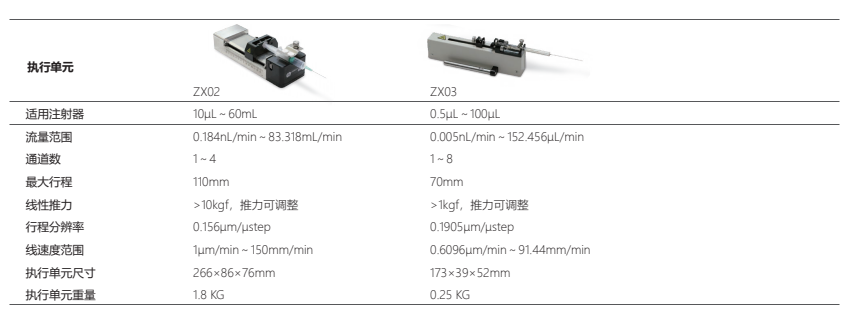

注射器规格与流量参考表
适用注射器 |
10μL～60mL |
0.5μL～100μL |
流量范围 |
0.184nL/min～83.318mL/min |
0.005nL/min～152.456μL/min |
通 道 数 |
1～4 |
1～8 |
最大行程 |
110mm |
70mm |
额定线性推力 |
>10kgf，推力可调整 |
>1kgf，推力可调整 |
行程分辨率 |
0.156μm/μstep |
0.1905μm/μstep |
线速度范围 |
1μm/min～150mm/min |
0.6096μm/min～91.44mm/min |
执行单元尺寸 |
266×86×76mm |
173×39×52mm |
执行单元重量 |
1.8 KG |
0.25 KG |

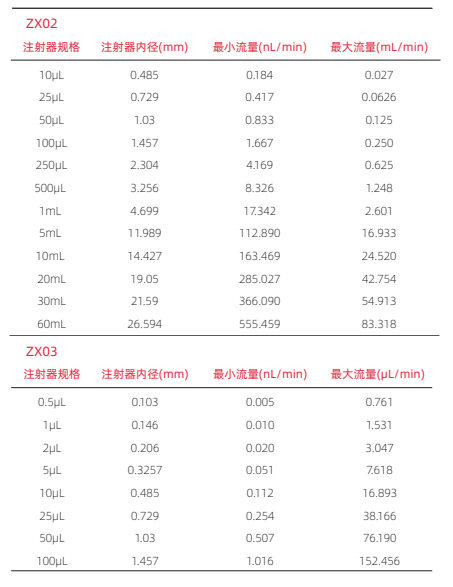

ZX02 |
|||
注射器规格 |
注射器内径(mm) |
最小流量(nl/min) |
最大流量(mL/min) |
10μL |
0.485 |
0.184 |
0.027 |
25μL |
0.729 |
0.417 |
0.0626 |
50μL |
1.03 |
0.833 |
0.125 |
100μL |
1.457 |
1.667 |
0.250 |
250μL |
2.304 |
4.169 |
0.625 |
500μL |
3.256 |
8.326 |
1.248 |
1mL |
4.699 |
17.342 |
2.601 |
5mL |
11.989 |
112.890 |
16.933 |
10mL |
14.427 |
163.469 |
24.520 |
20mL |
19.05 |
285.027 |
42.754 |
30mL |
21.59 |
366.090 |
54.913 |
60mL |
26.594 |
555.459 |
83.318 |
ZX03 |
|||
注射器规格 |
注射器内径(mm) |
最小流量(nl/min) |
最大流量(μL/min) |
0.5μL |
0.103 |
0.005 |
0.762 |
1μL |
0.146 |
0.010 |
1.531 |
2μL |
0.206 |
0.020 |
3.048 |
5μL |
0.343 |
0.056 |
8.449 |
10μL |
0.485 |
0.112 |
16.893 |
25μL |
0.729 |
0.254 |
38.166 |
50μL |
1.03 |
0.507 |
76.190 |
100μL |
1.457 |
1.016 |
152.456 |

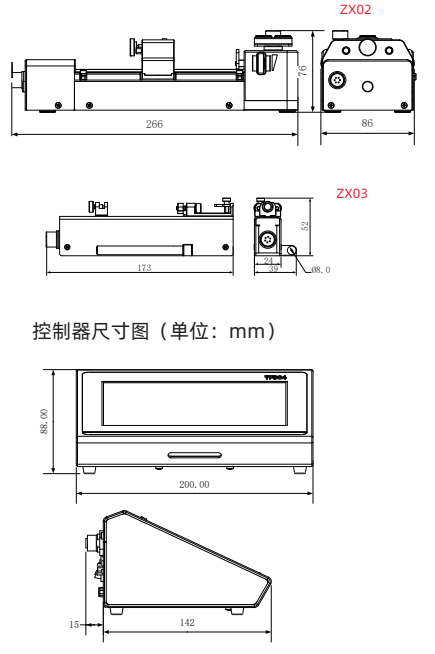

| 尺寸图（单位：mm） | |
 |
