分配型智能蠕动泵

BT600F分配型智能蠕动泵采用步进电机驱动,4.3寸高清液晶触摸屏显示及操作,多种分配模式可选,通过雷弗APP软件,可对泵远程控制,并对运行状态实时监测,主要适用于高精度传输和定时定量分装液体。

功能特点

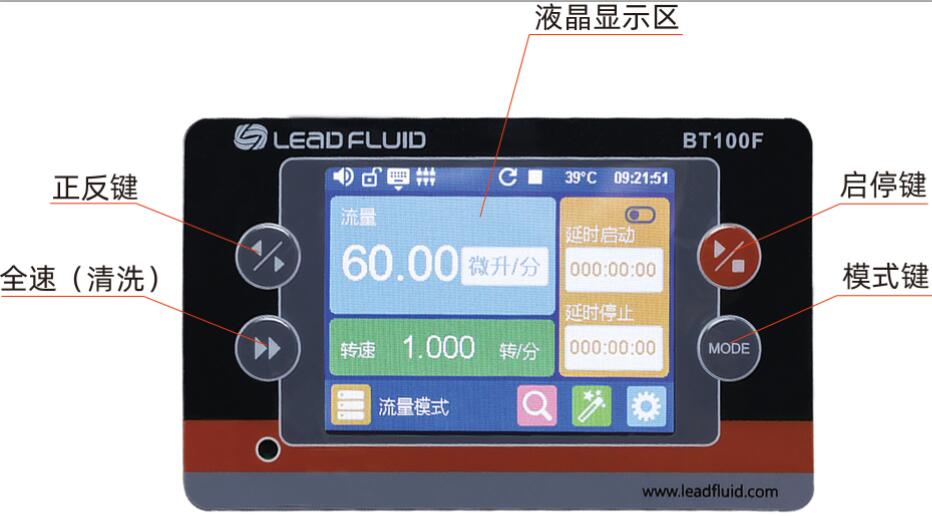

  • 4.3寸彩色液晶屏显示,形象直观;
  • 触摸屏配合按键操作,方便快捷 ;
  • LF-Touch-OS软件系统,高效稳定,具有良好的人机交互模式,方便产品定制升级;
  • 工作模式:流量传输,时间分装,液量分装,编程模式;
  • 液量和时间分配预存五组分配参数;
  • 编程模式支持30段不同的定量参数设置,可实现复杂的控制过程;
  • 具有启停、正反转、全速、回吸、定时启停等标准功能;
  • 精确的流量控制和显示,微步算法保证不同设置的分装精度;
  • 向导式的流量校正功能,简单易用;
  • 独特的回吸功能,有效防止液体滴漏;
  • 支持串口打印参数和数据;
  • 智能温控功能,根据环境自动调节散热,让设备始终处于最佳状态;
  • WIFI控制功能,可通过雷弗APP软件,实现远程操作,并具有停机报警、更换泵管提醒等监测功能(选配);
  • 外部模拟量调速,外控信号控制启停,正反,分装,外控信号物理隔离;
  • RS485通讯,兼容Modbus协议,可设置通讯参数,方便与种控制设备连接;
  • 开放多个控制参数,适于ODM定制应用;
  • 电路板加喷三防漆工艺,达到防尘防潮效果;
  • 超强的抗干扰特性,宽电压设计,适用于复杂的供电环境;
  • 新颖的不锈钢外壳,易清洁,有效防止各种有机溶剂的侵蚀。
产品参数
技术参数
流量范围0.005~3000 mL/min
转速范围 0.1~600 rpm
转速分辨率0.1rpm
转速精度误差<±0.2%
外控信号输入(启动\停止)无源触点、外控输入电平(5~24V)
外控信号输入(正转\反转)无源触点、外控输入电平(5~24V)
外控信号输入(转速调节)模拟量0~5V、0~10V、4~20mA可设置
电源电压AC100~240V,50Hz/60Hz
功率<60W
工作环境环境温度0 ~ 40℃、相对湿度<80%
外形尺寸(长×宽×高)292×160×183mm
防护等级IP31
外控信号输出(转速状态)模拟量0~5V
外控信号输出(启动\停止)电平信号(跟随输入电压)
外控信号输出(正转\反转)电平信号(跟随输入电压)
外控数字通讯RS485通讯,兼容Modbus协议,DB15外控接口
驱动器重量4.5 kg
分配液量设定范围0.001μL~9999L(建议最小灌装量50微升)
分配次数设定范围1次~999次,“0”为无限循环方式
分配间隔设定时间0.1~999.9秒/分/时,时间单位可调


适用泵头

驱动器型号

适用泵头

通道数

适用软管

单通道流量(mL/min)

BT600F

YZ15/YZ15T

12

13#14#19#16#25#17#18#

0.0052562

YT25

1

114#116#15#24#35#36#

0.0243000

以上适用泵头、适配通道数和单通道流量等数据,均为实验室常温常压条件下用雷弗硅胶管打纯净水测试所得,此数据仅供参考; 实际使用时由于受压力、温度、介质特性、软管材质等具体因素的影响,具体情况需要咨询雷弗工程师。


灌装液量

推荐泵头

适用软管

转速(转/分钟)

灌装时间(秒)

重复性误差(%

0.3mL

YZ15

13#

500

0.6

<±2

0.5mL

YZ15

13#

500

1

<±1

0.8mL

YZ15

13#

500

1.6

<±1

1mL

YZ15

13#

500

2

<±1

2mL

YZ15

14#

500

1.1

<±1

3mL

YZ15

14#

500

1.65

<±1

5mL

YZ15

19#

500

1.68

<±1

8mL

YZ15

16#

500

1.2

<±1

10mL

YZ15

16#

500

1.5

<±1

20mL

YZ15

25#

500

1.43

<±1

50mL YZ15 17# 500 2.11 <±1
尺寸图(单位:mm)
