TSD01-01（v3）
实验室注射泵
雷弗TSD01-01可装配两支注射器，通过外置阀门实现连续传输液体。产品采用5寸高分辨彩色液晶显示，触摸屏操作方便快速设置参数；双色指示灯清晰指示当前工作状态，内置多种注射器厂商和规格方便选取，预存多组数据适应不同实验流量的要求；支持高精度控制，并有保护结构和超载报警机制。产品支持外部信号控制启停，内置RS-485通讯，支持Modbus协议，金属外壳，宽范围电源输入。适应各种实验场合。 TSD01-01适用两支10uL-60mL的注射器，线速度1um/min-150mm/min。 典型应用：各种实验场合， 适用于微液量传输、微流量传输、无脉动传输、高精度传输
功能特点
装配两支注射器，实现连续传输液体；
多种工作模式选择；
5寸彩色液晶触摸大屏，操作方便快捷；
支持屏幕锁定，按键静音操作；
按键配指示灯，工作状态清晰明确；
支持多种注射器，可自定义非标准注射器；
预存多组数据；
高精度控制；
注射器保护和堵车报警，推力可调；
支持Wi-Fi通信，设备配网后，可通过APP远程监控或控制您的注射泵（选配）；
RS485通讯，支持Modbus协议；
外部信号控制启停和方向；
宽电压电源输入；
全金属外壳。
产品参数
| 技术参数 | |
| 行程 | 140mm（最大） |
| 操作方式 | 面膜按键+触摸屏操作 |
| 注射器规格 | 10μL～60mL |
| 工作模式 | 支持仅注入，仅抽取，注入/抽取，抽取/注入多种工作模式，预存多组参数数据，预置多种品牌的注射器的规格，并有保护机构和失速报警，线性推力可调 |
| 行程控制精度 | ±0.35%（当>30%满行程时） |
| 线速度范围 | 1um/min –150mm/min |
| 工作环境 | 环境温度5-40℃ 相对湿度<80% |
| 外形尺寸 | 290*208*187.5mm |
| 显示方式 | 5英寸高分辨率彩色液晶触摸屏 |
| 线性推力 | >20kg，推力可调整 |
| 每微步步进 | 0.156um/ustep |
| 外部控制 | 外部控制 外部信号控制启停，并有状态信号输出 |
| 电源电压 | AC 100-240V 50Hz/60Hz |
| 流量范围 | 0.184nL/min～83.318mL/min |
| 防护等级 | IP31 |
| 重量 | 5.33kg（驱动器） |

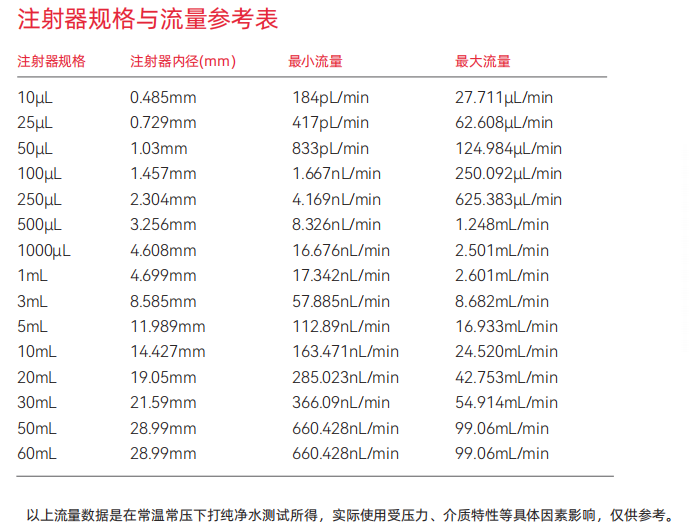

注射器规格与流量参考
注射器规格 |
注射器内径(mm) |
最小流量(nL/min) |
最大流量(mL/min) |
0.5µL |
0.103mm |
8.000 |
1.249 |
1 µL |
0.146mm |
16.000 |
2.511 |
2 µL |
0.206mm |
33.000 |
4.999 |
5 µL |
0.343mm |
83.000 |
12.497 |
10µL |
0.485mm |
184.00 |
27.711 |
25µL |
0.729mm |
417.00 |
62.608 |
50µL |
1.03mm |
833.00 |
124.984 |
100µL |
1.457mm |
1.667 |
250.092 |
250µL |
2.304mm |
4.169 |
625.383 |
500µL |
3.256mm |
8.326 |
1.248 |
1000 µL |
4.608mm |
16.676 |
2.501 |
1ml |
4.699mm |
17.342 |
2.601 |
3ml |
8.585mm |
57.885 |
8.682 |
5ml |
11.989mm |
112.890 |
16.933 |
10ml |
14.427mm |
163.469 |
24.520 |
20ml |
19.05mm |
285.027 |
42.754 |
30ml |
21.59mm |
366.090 |
54.913 |
50ml |
28.998mm |
555.459 |
83.318 |
60ml |
28.998mm |
555.459 |
83.318 |
以上流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。
| 尺寸图（单位：mm） | |
 |
